友发螺旋管弯曲检测

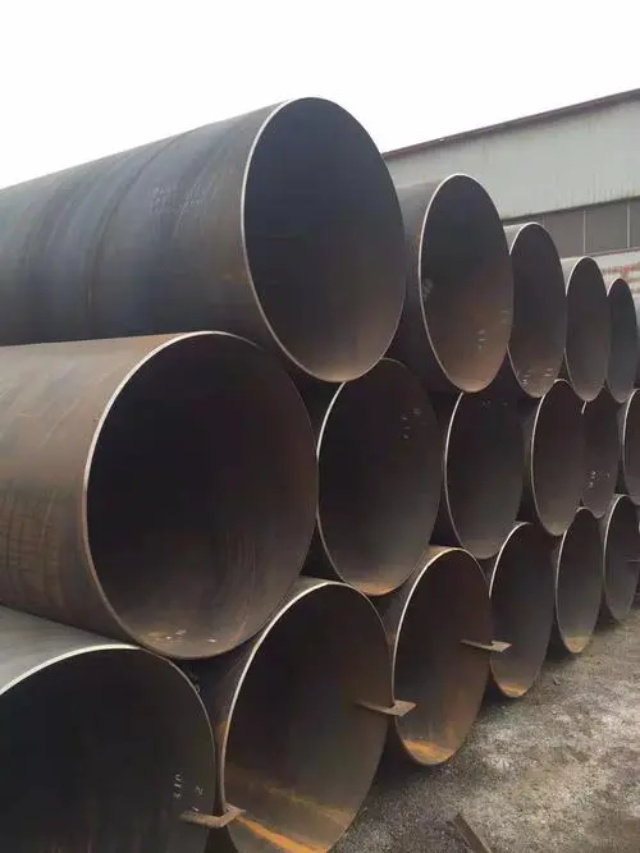

友发螺旋管弯曲检测全解析
螺旋管在生产、运输及安装过程中可能因外力或工艺缺陷发生弯曲变形,影响工程安全。友发集团通过严格的弯曲检测流程确保产品符合标准。以下从检测目的、方法、标准、常见问题及改进措施等维度展开分析,为用户提供专业指导。
一、弯曲检测的核心目的
确保管道直线度:避免因弯曲导致安装困难或焊缝错位。
验证结构稳定性:防止弯曲变形引发应力集中,降低管道承压能力。
满足工程规范:符合国家标准(如GB/T 9711、SY/T 5037)及项目设计要求。
二、友发螺旋管弯曲检测方法
视觉初检
操作:人工目视检查管体表面是否有明显波浪形或局部凹陷。
适用场景:出厂前快速筛查,识别严重弯曲缺陷。
直尺/塞尺测量
将直尺紧贴管体表面,测量直尺与管体间隙。
最大间隙≤3mm(GB/T 9711要求)为合格。
工具:2m直尺、塞尺(精度0.02mm)。
步骤:
局限性:仅适用于局部弯曲检测,无法量化整体直线度。
激光测距仪/全站仪检测
沿管体轴线每隔1m标记测量点,记录各点坐标。
通过软件计算弯曲度(单位:mm/m或全长弯曲半径)。
工具:高精度激光测距仪(精度±0.5mm/m)或全站仪。
步骤:
优势:高精度、可量化,适用于大口径螺旋管(如Φ1000mm以上)。
三点弯曲试验(可选)
目的:评估管道在受力状态下的抗弯性能。
方法:将管体置于两支点间,施加集中载荷,测量挠度。
标准:挠度≤L/1000(L为支点间距)为合格(参考工程经验)。
三、弯曲检测标准与合格判定
检测项目 | 标准依据 | 合格指标 | 检测工具 |
---|---|---|---|
局部弯曲度 | GB/T 9711-2017、SY/T 5037 | 直尺与管体间隙≤3mm | 2m直尺、塞尺 |
全长弯曲度 | API 5L、工程合同要求 | ≤0.2%管长(如12m管≤24mm) | 激光测距仪、全站仪 |
抗弯性能 | 用户定制或行业经验 | 挠度≤L/1000(L为支点间距) | 万能试验机、三点加载装置 |
示例:
一根Φ813×12.7mm、12m长的螺旋管,全长弯曲度检测值为18mm(18/12000=0.15%<0.2%),判定合格。
四、常见弯曲问题及原因分析
问题类型 | 可能原因 | 影响 |
---|---|---|
局部波浪形 | 卷板成型不均、焊接应力释放不均 | 安装时焊缝错位,需现场校直 |
全长S形弯曲 | 吊装不当、堆放层数过多 | 增加运输成本,需重新矫直 |
端部椭圆度超标 | 切割工艺不当、管端固定不牢 | 影响法兰连接密封性 |
五、友发螺旋管弯曲控制措施
生产环节
优化成型工艺:采用高精度成型机,控制卷板张力均匀。
焊后矫直:通过多辊矫直机消除焊接应力导致的弯曲。
在线检测:激光测距仪实时监控直线度,自动调整设备参数。运输与存储
专用支架:使用V型支架固定,避免管体滚动。
堆放层数:≤3层(Φ≤800mm)或≤2层(Φ>800mm),防止压弯。
吊装方式:采用宽幅吊带,避免管体局部受力。出厂前复检
每批次抽检10%进行激光测距,确保全长弯曲度达标。
提供检测报告,包含弯曲度数据及合格结论。
六、用户验收建议
抽样比例:按GB/T 2828.1抽样标准,AQL=2.5(一般检验水平Ⅱ)。
检测重点:
优先检查管端1m范围内(安装关键区域)。
大口径管(Φ≥1000mm)需全数检测全长弯曲度。不合格处理:
局部弯曲:采用液压矫直机修复(矫直后需复检)。
全长弯曲超标:退货或协商降级使用(如用于非承压结构)。
七、总结
友发螺旋管的弯曲检测通过多环节控制(生产、运输、验收)和高精度工具(激光测距仪、全站仪)确保产品符合标准。用户需重点关注全长弯曲度和局部变形,结合工程需求选择检测方法。如遇弯曲问题,可通过矫直或协商解决,确保项目安全与成本可控。
附:友发集团技术支持
提供定制化检测方案(如超长管分段检测)。
协助处理弯曲不合格品(返厂矫直或现场技术支持)。
联系电话:400-XXX-XXXX(建议直接获取最新服务信息)。
